1. 產品介紹
在工業現場環境中，光纖通訊與普通電纜相比具有明顯的優點：如抗電磁干擾和延長傳輸距離等方面。
因此，光纖通訊技術在工業現場中得到越來越廣泛的應用。在使用工業現場總線 PROFIBUS 協議的網絡中，
采用光纖通訊與 PROFIBUS 電纜通訊相比，至少有如下優點：
延長通訊距離——例如，PROFIBUS 電纜在 1.5M bit/s 的波特率下最大傳輸距離為 200 米，采用鼎實公
司的單模光纖轉換模塊后，傳輸距離可延長到 20 千米。
提高抗電磁干擾能力——因為光纖中的傳輸信號為光，它是頻率極高的電磁波，遠高于電波通訊所使
用的頻率，所以不受電磁干擾，因此特別適合于強電磁干擾的場合。
對外無輻射——由于光信號束縛在光線內，因此不會外接環境產生輻射干擾到其它設備。
防雷擊——光纖采用玻璃材質，不導電，因此適合于雷電多發區。
防暴——光信號傳輸不會像電信號那樣由于短路、接觸不良等原因產生火花，因此適合防暴要求高的
場合。
無接地要求——傳統的 PROFIBUS 電纜通訊對接地系統有嚴格的要求，即各個 PROFIBUS 節點要求等
電位接地，而實際的工業現場環境中有時候很難做到，如站點跨接河流、建筑物等情況，使用光纖傳
輸可以避免因接地問題所引起的通訊故障。
安裝方便——光纜重量輕、機械性能好，便于安裝。
由于現場 PROFIBUS 設備一般不具備光纖通訊功能，因此需要一款協議網絡部件實現 PROFIBUS 鏈路
轉換，在發送端將 PROFIBUS 電信號轉為光信號，通過光纖將 PROFIBUS 信號傳送到接收端，然后再將接
收端接收到的光纖號轉為 PROFIBUS 電信號傳送給現場設備。北京鼎實的多模光纖鏈路模塊能實現
PROFIBUS 的電氣接口到多模光纖接口的轉換，可用于 PROFIBUS 光纖通信組網，如組成總線型或星型結
構。其應用涉及風電、火電、冶金、化工、煤礦、樓宇等多種行業。
經過多年的技術及應用經驗積累，鼎實公司的單模光纖模塊實現了從基于透明協議傳輸技術到光調制

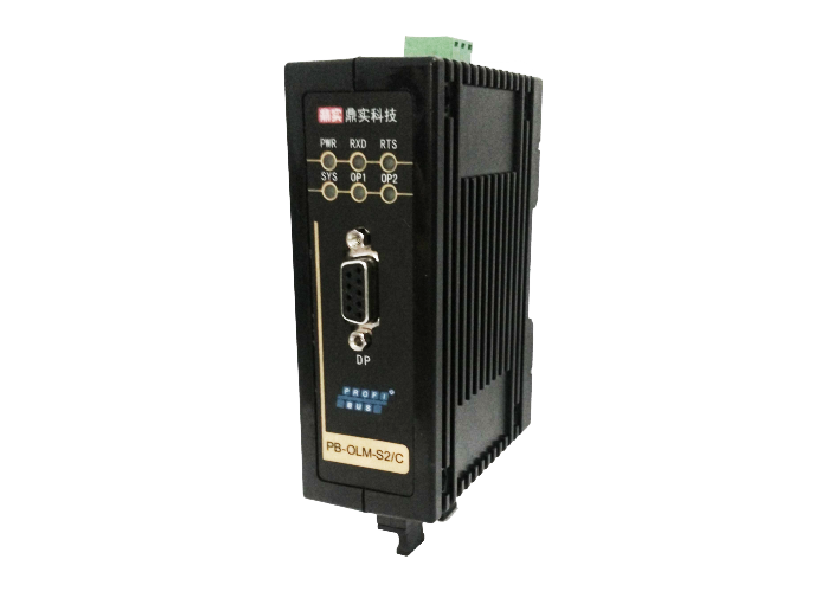

解調技術的產品升級換代。目前最新版的多模光纖模塊型號為 PB-OLM-S2/T 或 PB-OLM-S2/C，其中
PB-OLM-S2/T 表示光纖接口為 ST（BFOC）口，PB-OLM-S2/C 表示光纖接口為 SC 口。新版光纖模塊的光
纖傳輸技術采用光調制解調方案，該技術的優點是報文不容易失真，光信號傳輸更安全可靠；由于模塊內
部增加了判斷機制，因此模塊具有識別壞報文或干擾信號的功能，如當 PROFIBUS 網絡上出現錯誤報文或
干擾信號時，模塊會自動停止轉發此類報文，避免影響到網絡上的其它正常工作的節點，在一定程度上起
到了網絡故障隔離的作用。

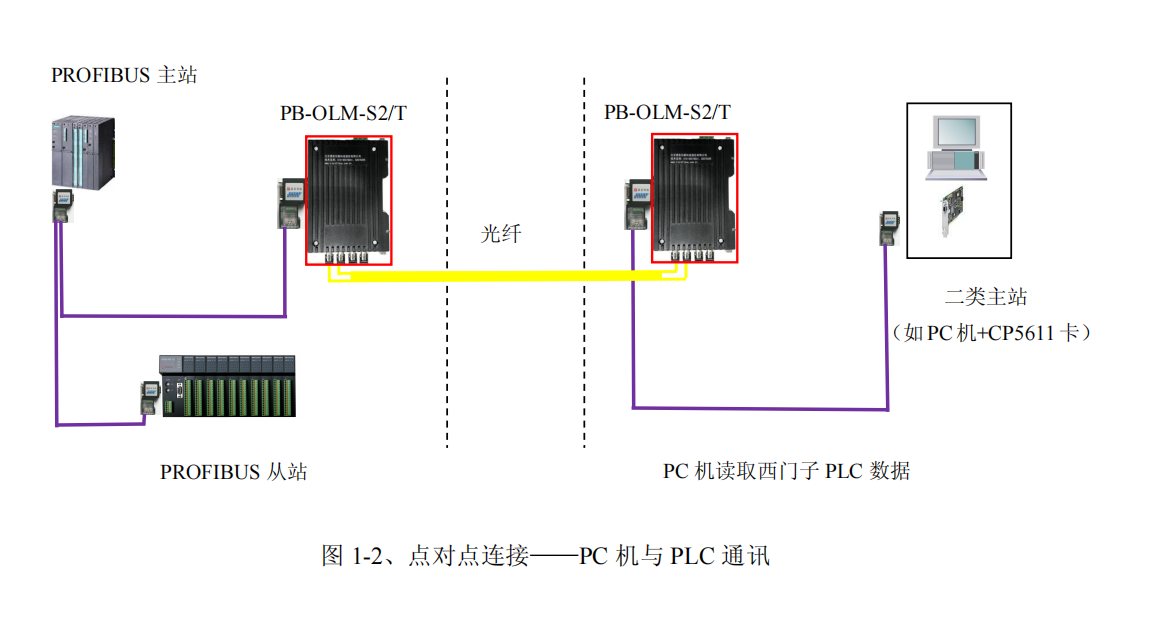

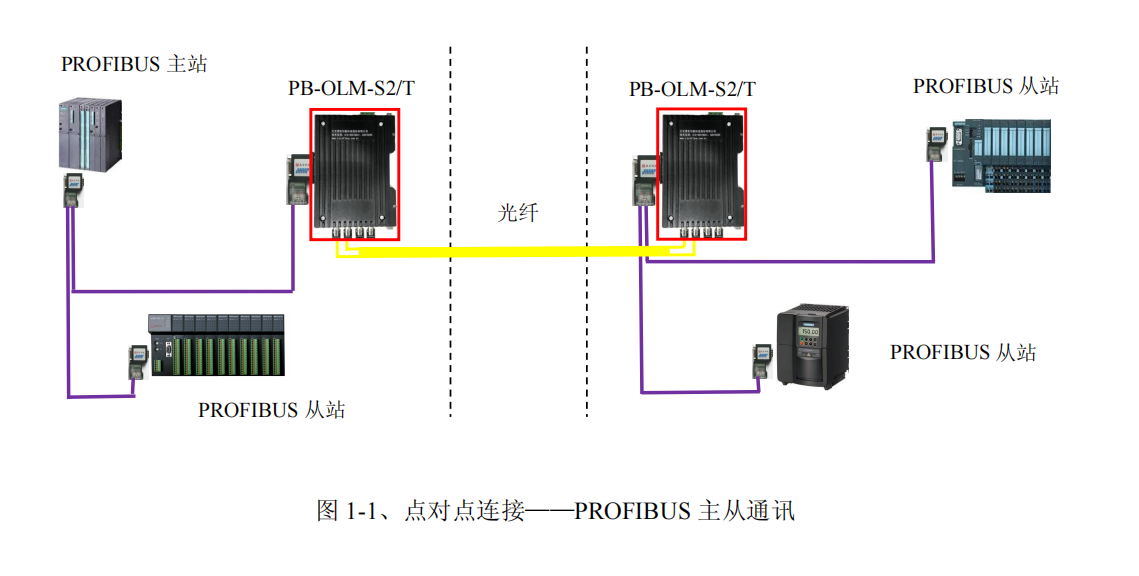

(1). 點對點組合
◆ 電源電壓：DC 24 V (±20％)；
◆ 額定電流：190mA (DC 24 V 時)；
◆ DP 通訊速率：9.6K～12M bit/s；
◆ DP 通訊速率設置：自適應；
◆ 適用光纖類型：單模玻璃光纖；
◆ 發射功率：-15～-8dBm；
◆ 波長：1310nm
◆ 接收靈敏度：-34dBm；
◆ 光纖通訊距離：20Km；
◆ 光纖接口類型：ST、SC 接口；
◆ 光纖鏈路模式：點對點，級聯；
◆ 工作狀態指示：LED 指示；
◆ IP 等級：IP20；
◆環境溫度：
運輸和存儲：-40℃～+70℃
工作溫度：-20℃～+55℃
◆ 工作相對濕度：5~95%
◆ 安裝方式：35mm 導軌；
◆ 外形尺寸：寬（40.5mm）×高（126mm）× 厚（83mm）；
◆ 重量：約 320g。
◆ 符合標準：EN50170 Profibus Standard
網絡拓撲結構

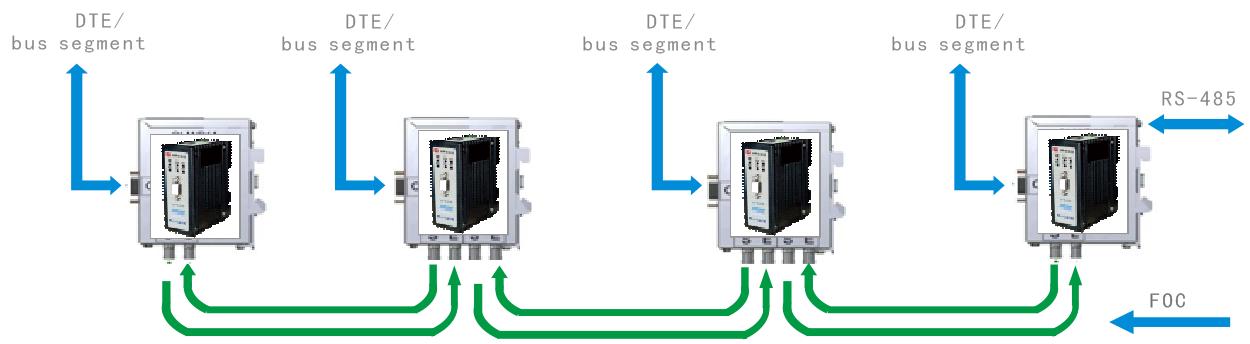

（1）點對點或總線型

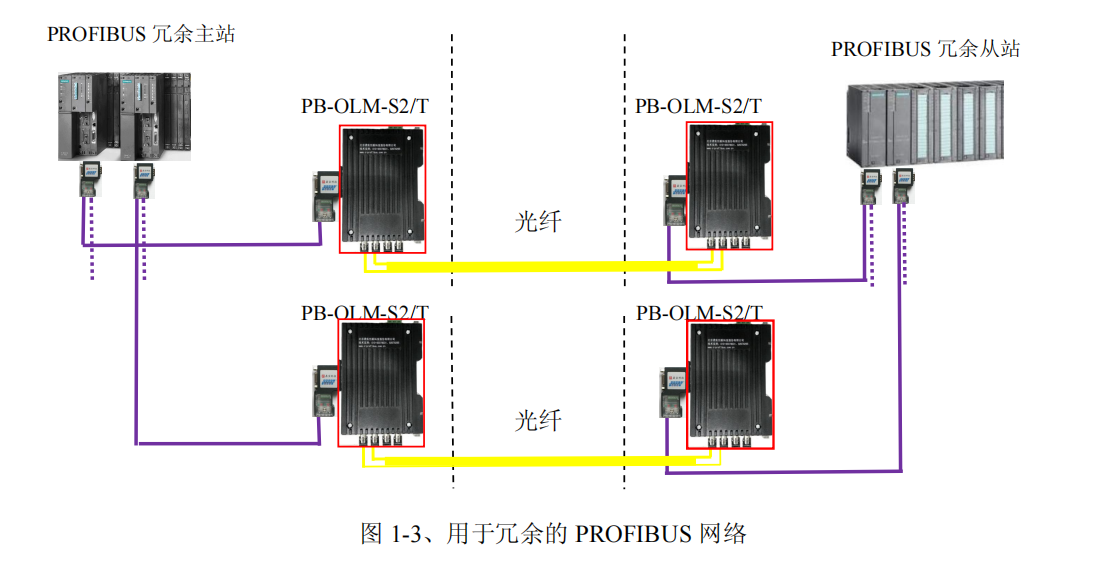

（2）環形（冗余）
（3）星形
