在現場使用中，有時需要把一個觸摸屏連接到Profibus-DP網絡中，通過鼎實網關模塊PB-B-MODBUS可以實現這一需求。下面簡要介紹實現過程，希望對您有所幫助(以連接eView觸摸屏為例)。

1.  網絡構架：

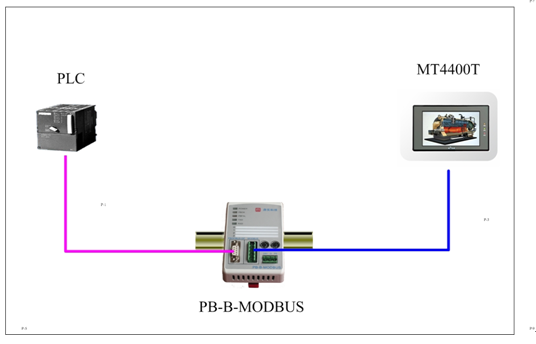

在Profibus-DP網絡中，西門子PLC(帶有DP通訊功能)作DP主站，PB-B-MODBUS作DP從站; 另外，在Modbus網絡端，eView(為MT4400T為例)觸摸屏作Modbus Master，PB-B-MODBUS作Modbus Slave。(如圖1-1所示)







圖1-1





2.  Profibus網絡的配置過程
(本例中用WinLC代替硬PLC作DP主站，當然用戶可以根據實際情況選擇DP主站)
這里簡要介紹一下添加PB-B-MODBUS  DP從站的過程及一些注意事項。
（1）、把該模塊對應的GSD文件(PB-B-MS/V32)導入Step7以后，刷新一下“HW Config…..”中的分類表(Update Catalog)，然后在右邊的分類欄中查找。

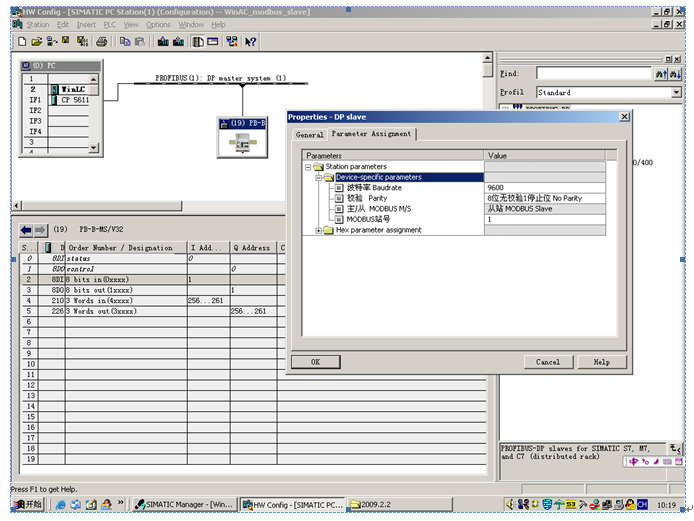

（2）、在DP網絡上配置PB-B-MODBUS模塊，這里要給模塊分配一個DP從站地址，并且把模塊上的撥碼開關撥成相應的數值。然后進入其中的參數配置頁中，對串口通訊的參數進行相應的設置(此設置在Modbus端的通訊中起作用)，同時設置Modbus 從站的站號。由于在Modbus端, PB-B-MODBUS模塊作Modbus Slave，所以要將模塊背后的SW1撥為從站模式(詳見PB-B-MODBUS的使用手冊)。(如圖2-1所示)
（3）、最后，在slot中插入所需的通訊數據模塊。例程中分別添加了8 bits in(0××××)、
8 bits out(1××××) 、3 words in(4××××) 、3 words out(3××××)。







圖2-1





3.  eV5000組態編輯軟件的配置過程
（1）、硬件的網絡組態：(eView屏類型為MT4400T)

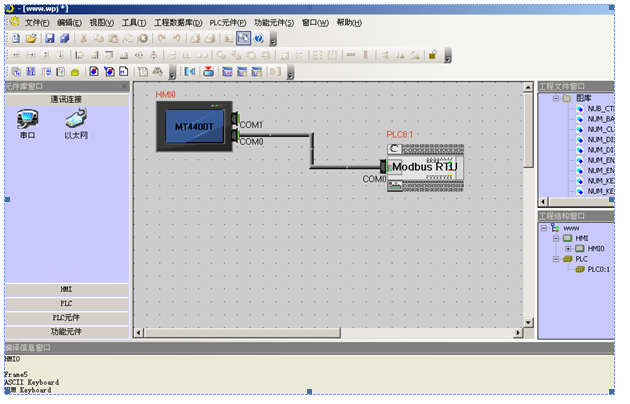

    這里選擇PLC類型為Modbus RTU類型，eView側使用的接口為COM0。下圖為配置后的畫面。(如圖3-1所示)







圖3-1



（2）、MT4400T以及PLC的配置

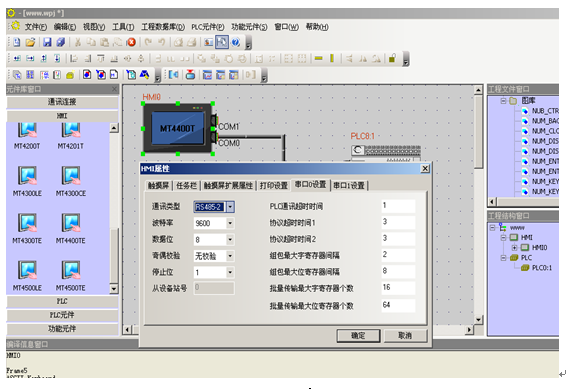

a、eView的串口接線采用485兩線制接法。設置串口通訊參數。(如圖3-2所示)

圖3-2

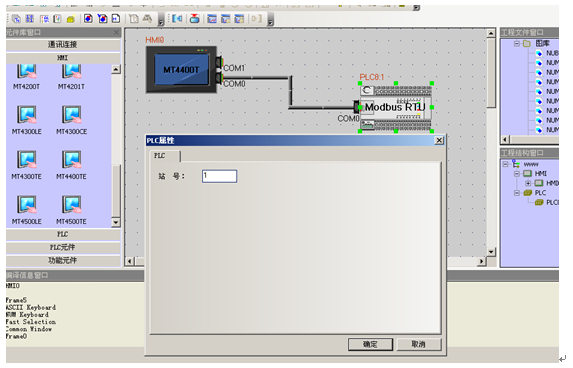

 b、PLC的設置。這里的站號1表示Modbus 從站地址。(如圖3-3所示)

圖3-3

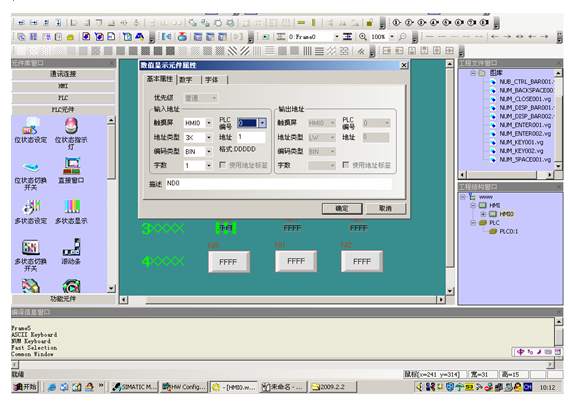

c、組態eView的畫面。配置modbus通訊中使用的數據模塊,與Step7中的配置對應。下列圖示分別對例程中使用的通訊數據模塊的配置舉例。(如圖3-4~7所示)

圖3-4：“8 bits in(0××××) ”

圖3-5

圖3-6：“3 words out(3××××) ”

圖3-6：“3 words out(3××××) ”



4.  MT4400T與PB-B-MODBUS間的接線

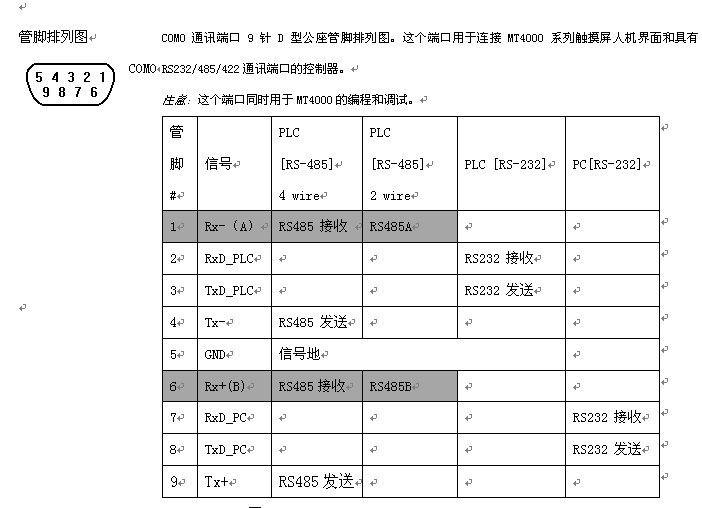

a、MT4400T 的COM0口的定義：(如圖4-1所示)


圖4-1

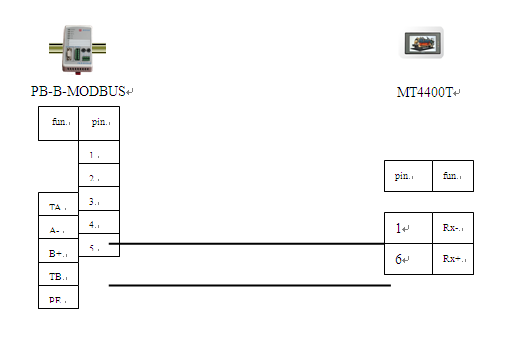

b、下圖為MT4400T與PB-B-MODBUS模塊的接口接線圖：(如圖4-2所示)

圖4-2



5.  編輯下載組態畫面到eView觸摸屏中

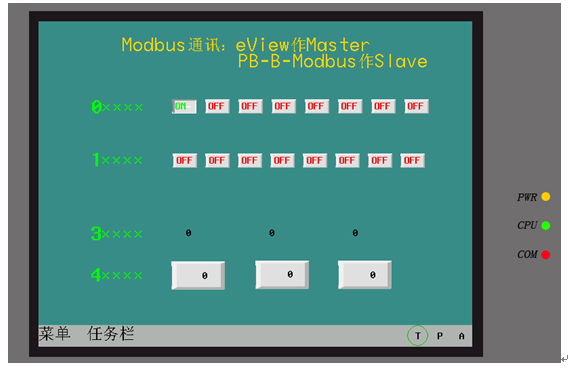

如圖5-1所示，用戶畫面可以通過其自帶的USB線進行下載。(下圖為組態畫面的離線模擬圖。)

圖5-1

6.  完成以上工作后，就可以進行相應的通訊。
下圖為此案例中的通訊狀態。

圖6-1
