圖中所示為污水深度處理站擴建部分設備數據采集網絡拓撲圖，系統采用西門子CPU315-2 DP作為PROFIBUS-DP網絡主站；三塊西門子CPU226作為PROFIBUS-DP網絡從站；三塊第三方PROFIBUS數據采集模塊作為PROFIBUS-DP網絡從站；一塊西門子CPU314-2DP作為PROFIBUS-DP網絡從站；PC機上安裝CP5611卡作為PROFIBUS-DP網絡從站。采用PROFIBUS集線器PB-Hub6將所有從站分段網絡并行連接到一起，再與主站連接。
3．功能介紹
a. PROFIBUS-DP網絡主站采用西門子CPU315-2 DP，采集廠區新增水池液位、流量等信號；
b. 三塊西門子CPU226作為PROFIBUS-DP網絡從站，控制浮選機、過濾系統及軟化系統的運行，并采集運行狀態信號；
c. 三塊第三方PROFIBUS數據采集模塊作為PROFIBUS-DP網絡從站，控制新老配電間內水泵運行，采集水泵運行及故障狀態；
d. 一塊西門子CPU314-2DP作為PROFIBUS-DP網絡從站，控制離心脫水機的運行，并采集離心脫水機主要運行狀態信號。
e. PC機上安裝CP5611卡作為PROFIBUS-DP網絡從站，監控網絡系統中設備運行狀態。
4．PROFIBUS集線器PB-Hub6特點
a. 不需要主站配置：PB-Hub6 是單純的物理層設備，與上層協議無關。不需要主站配置、無GSD 文件。
b. 波特率9.6K~12M 自適應：不需要開關設置或任何軟件配置。
c. 不分主/從站接口、終端/非終端節點：PB-Hub6 的6 個PROFIBUS 接口，主站/從站可接到任何一個接口上。每個接口即可作為終端節點，也可作非終端節點；
d. 物理層透明傳輸：PB-Hub6 與網絡上層協議無關；因此可適用于所有基于RS485 的PROFIBUS 協議功能，包括：PROFIBUS-DP/V0、V1、V2，及各種應用行規，包括：PROFIsafe（安全）, Redundancy（冗余）、Ident Systems（識別系統）等等。
e. 段隔離：每個接口可擴展為一個“PROFIBUS 段”（可稱為“接口段”），接口段之間彼此（光/電）隔離。
f. 級連：任意一個接口段可再通過PB-Hub（或PB-Hub3 或其他PROFIBUS REPEATER）實現級連；PB-Hub 的可級連數目與波特率有關。當波特率≥187.5K 時,可級連數目是3 級；當波特率＜187.5K 時PB-Hub6 的可級連數目最多達到5 級。
5．應用PROFIBUS集線器優點
a. 布線方便：由于是污水深度處理站的擴建，新增加的設備分散到原污水深度處理站的各個部位，PROFIBUS網絡的總線型拓撲結構不適合。通過集線器PB-Hub6將原有PROFIBUS網絡的總線型拓撲結構改變為樹型結構，這樣將分散的新增加的設備直接與集線器PB-Hub6。
b. 調試簡單：通過PROFIBUS集線器PB-Hub6連接調試簡單，只要從站/主站與集線器連通、上電，集線器上相應通道電源指示燈（紅色）亮起，RXD 燈（綠色）閃爍，表示此通道已經和主站間建立通訊。對比原有總線型拓撲結構一段一段地調試要簡單多了。
c. 故障率降低：集線器PB-Hub6將原有PROFIBUS網絡的總線型拓撲結構改變為樹型結構，某段網絡出現故障，只是這段網絡斷路，不會影響其他網段的連接。
d. 維護方便：由于PROFIBUS網絡為樹型結構，某段網絡出現故障通過集線器很快就可以判斷出哪段網段出現故障。
6．結束語
應用了PROFIBUS集線器PB-Hub6，方便我們布線、調試，大大降低了故障率。自系統運行以來，鼎實PROFIBUS集線器PB-Hub6運行正常，未出現任何故障，有效保證了網絡的正常運行。

在許多項目中我們需要將支持不同總線協議的設備有效連接起來，從而得到現場的數據并傳到操作站進行顯示。鼎實公司生產的總線網關PBM-G-MBS可將Profibus協議轉成Modbus協議，它具有軟硬件操作簡單，傳輸數據準確，質量可靠，現貨供應等優點。下面介紹一下該產品在陜西延長石油集團榆林煤化工項目中的應用。
項目概述及應用場合介紹：煤化工工業在近幾年一直處于蓬勃發展的階段，項目較多，用煤做原料可生產出如甲醇，醋酸等許多化工產品，本項目主要是煤化工制甲醇，再合成年產40萬噸醋酸項目，煤氣化爐是美國德士古公司生產的，我們的產品主要用于采集煤氣化爐的溫度，主要測量氣化爐內膛及爐體表面溫度。

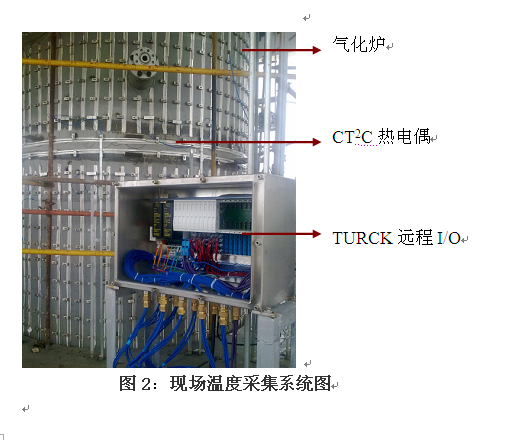

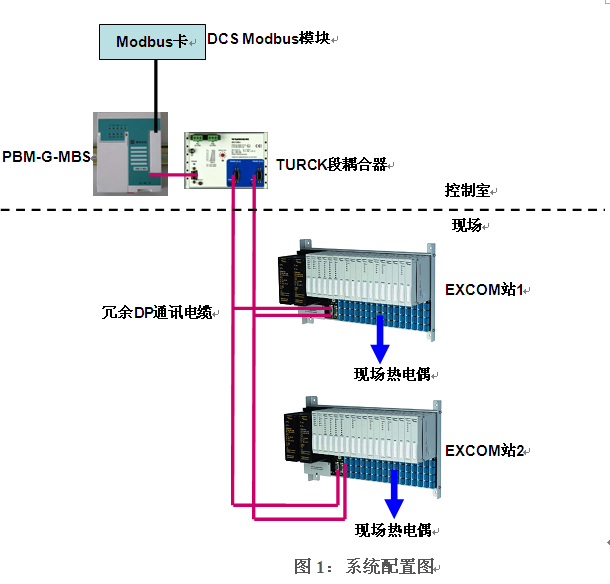

用HSD-T熱點探測器測量氣化爐爐體表面溫度，用圖爾克現場遠程I/O Excom采集溫度信號并通過Profibus傳到EMERSON公司的DCS控制系統，如圖2所示。因為EMERSON公司通常情況下支持Modbus協議，機柜內預留有幾塊Modbus模塊，但沒有預留Profibus模塊，如果馬上從國外訂購該模塊要有幾個月的貨期，而且價格昂貴，用戶是無法接受的。所以我們必須使用協議轉換模塊將Profibus轉換成EMERSON系統現在支持的Modbus協議?？偩€網關PBM-G-MBS在這里很好的將圖爾克的系統與艾默生的DCS系統連接起來，起到了橋梁的作用，將不同協議的設備很好地連接起來，將數據準確的傳到DCS控制系統，系統配置圖如圖1所示。

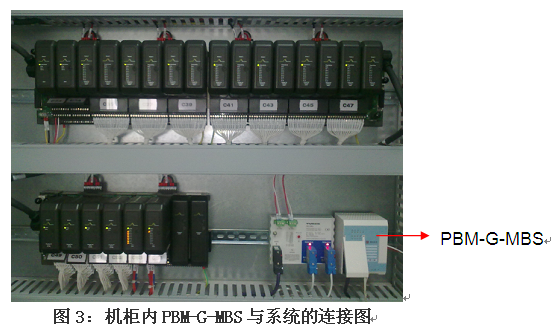

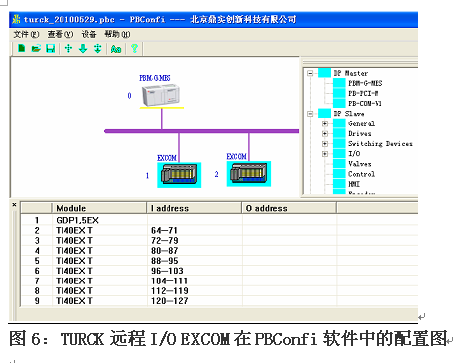

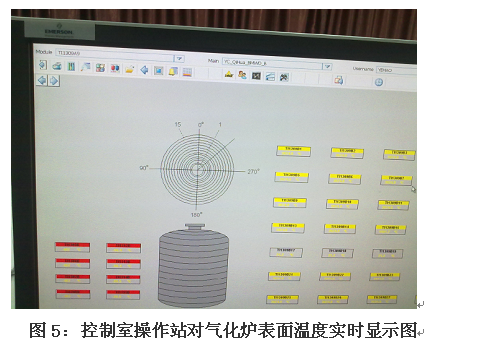

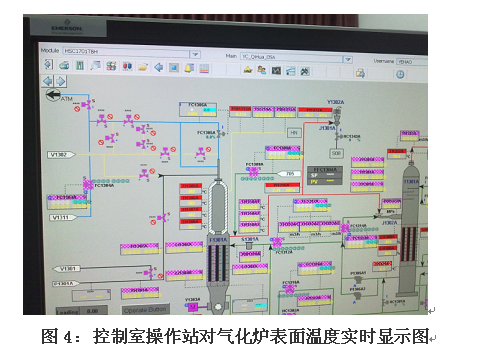

  PBM-G-MBS的使用方法簡介，在鼎實的PBConfi軟件中可以很方便的配置設備硬件，用戶只需將GSD文件拷到指定的目錄下就可根據需要配置設備，如圖6。配置無誤后編譯下載到PBM-G-MBS中就可以了，設備連通后，在軟件中可以很方便的實時看到現場信號的值。該模塊可做為Profibus的主站，同時做為Modbus的從站，在模塊上設定好Modbus從站的地址，在DCS系統中對應分配該地址后，便可以方便的找到該Modbus子站，得到現場信號值，經PBM-G-MBS模塊轉換后的數據在操作站上實時顯示，如圖4，圖5。PBConfi軟件操作簡單，中英文兼備，適合大多數人使用，經過現場工藝員的確認，溫度值非常準確，設備運行良好。
在該項目試車時間非常緊張的情況下，PBM-G-MBS為我們解決了問題，為該項目在規定時間內正常生產做出了貢獻，經過實際應用及時間的考驗，從性價比總體來說還是不錯的，是一款值得信賴的產品。
