項目要求: 某公司配套余熱發電項目,發電機保護及余熱電站采用的是美國GE公司的L30,G30,F650等線路保護裝置,發電機保護裝置,變壓器及間隔保護裝置(以下簡稱保護),由于該公司采用的是西門子PCS7作為生產線的DCS系統,同時要求不采用獨立的發電站后臺保護系統,將發電站的電氣系統信息合并到DCS系統建立后臺.
實現方案:由于美國GE公司的保護采用的是MODBUS總線接口,西門子公司的PCS7采用的是PROFIBUS總線接口,為了能將保護系統接入到監控后臺,現采用PB-B-MODBUS總線橋建立后臺和保護之間的監控.
技術構架:

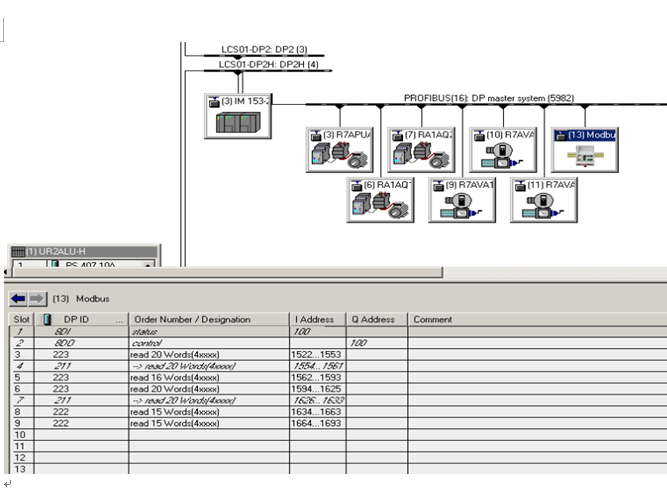

硬件組態(如圖)

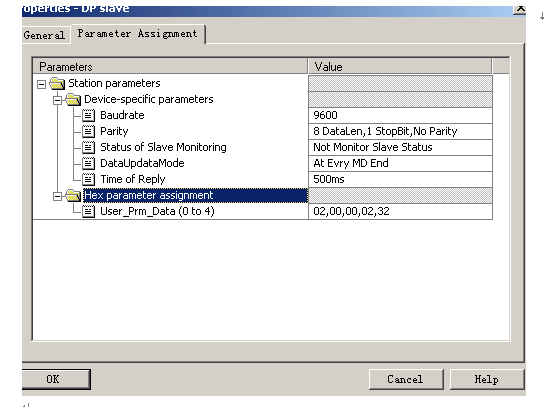

雙擊總線橋圖標，里面可以設置總線橋的波特率等信息，一般默認，不用管












這里我們配的設備（總線橋）狀態地址是I54.0，控制位為Q25.0，此時，編譯硬件組態，下載硬件組態。

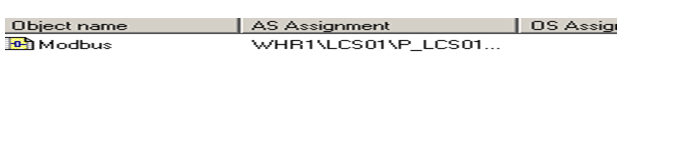

設備要工作，需要在CFC里面寫一段程序，建一個文件名為Modbus的CFC程序

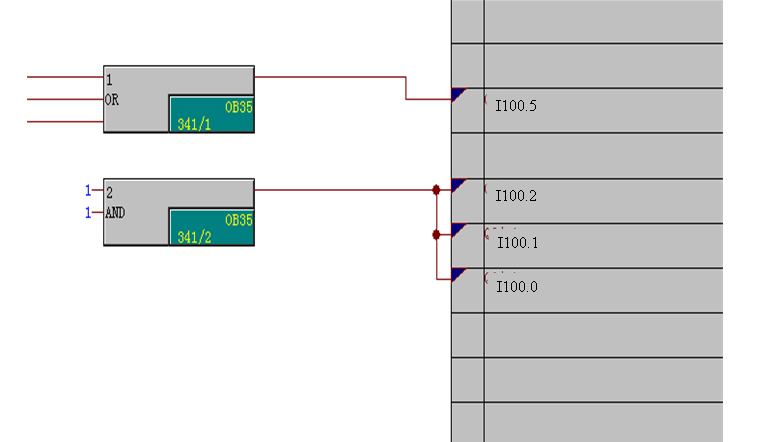

意思為：I100.5或I100.6或 I100.7任何條件滿足一個，將Q100.5置1，并且強制將1給Q100.0,Q100.1,Q100.2;
程序寫完，編譯CFC，下載程序，總線橋上TX/RX指示燈應該有規律的閃爍，一般頻率為TX燈閃3次，RX燈閃1次。

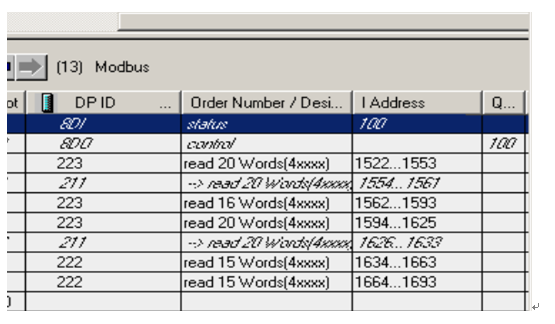

每臺裝置在STEP 7硬件組態里面的設置，截屏如下：

假如我們的裝置地址是1，，裝置的起始地址是：1522（轉換成十進制為5410），裝置讀一個16個字的數據

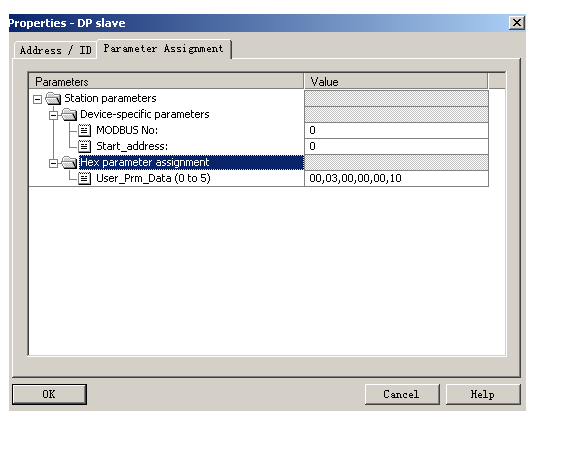

雙擊打開剛剛配的16個字的通道，可以看到下面信息

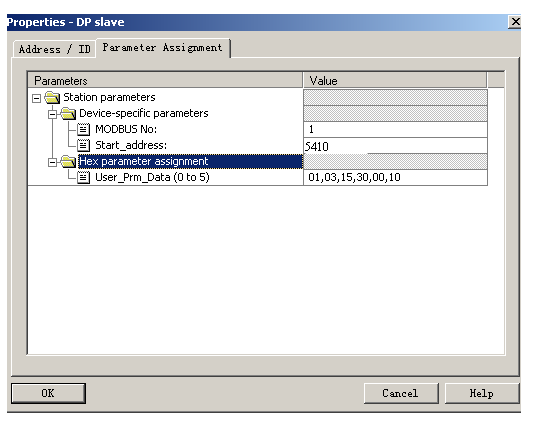

我們的配置如下圖：









此時已經配好一個，編譯硬件組態，保存硬件組態，下載硬件組態（不用著急，此時時間會有點長）；
下載完畢后，打開CFC程序，將CFC編譯，下載。
下載完畢之后，進入CFC按照你需要配置和轉換數據。

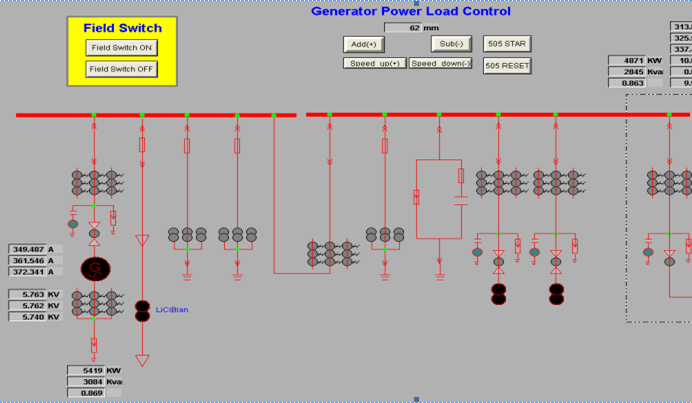

和PCS7畫面建立鏈接后,可在DCS畫面建立如圖所示的電力后臺監控系統
