本文將介紹鼎實主站網關PBM-G-MBS在北京某化工廠的電力系統中實際應用案例。
概述：
        化工行業中需要使用到大量的電氣設備，例如在塔、釜、罐等大型工藝設備運轉中，少不了各種機電設備如風機、泵類及各種閥門等等。因此，化工廠的電力系統運行是否穩定，關系重大。為了確保電力系統的穩定，工廠通常會安裝各種保護裝置如斷路器等，來提高電力系統的穩定性。
        斷路器作為低壓配電的基礎元件，負責電能的分配、傳輸以及用電設備的保護控制，隨著智能電網以及工業自動化應用的深入，現在的斷路器除了具備傳統功能之外，很多還能夠實現電能質量監測、運行狀態監控、動態配置等功能，在使用profibus通訊協議與工控系統連接后，斷路器可以實現其遠程功能。但是，很多工控系統并不使用profibus協議，這樣就需要用到profibus主站網關，將profibus從站的斷路器組網，通過網關另一端接口將profibus斷路器數據傳輸到到工控系統中（詳見“解決方案”中的圖1.1所示）。
       在北京某化工廠中，主控網絡提供的是MODBUS協議接口，遠程現場設備使用的是PROFIBUS-DP協議?，F需將現場設備的數據傳輸到主控網絡中進行監控，實現兩種不同協議之間的通訊。因此需要用到一種協議轉換網關：一端具有profibus主站功能，另一端具有modbus從站功能。鼎實的主站網關系列中的PBM-G-MBS就能起到這種作用。

       北京鼎實創新科技有限公司由中國現場總線PROFIBUS技術資格中心（CPCC）技術骨干為核心組成，是北京市科委認定的高科技術企業。其主站網關系列產品專為profibus從站設備與modbus主站設備連接提供可選方案。

解決方案：
1.系統的架構及其布局
鼎實PBM-G-MBS主站網關起到連接MODBUS和PROFIBUS協議的作用，在PROFIBUS側為主站，在MODBUS側為從站。某控制系統是MODBUS側的主站。Siemens斷路器SENTRON 3VL Circuit breakers在PROFIBUS側為從站。

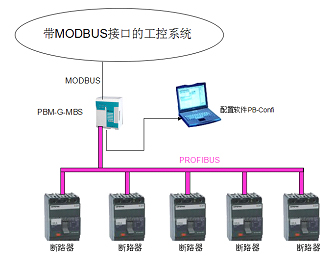

其控制系統的示意圖如圖1.1所示

圖5.1

2.系統實現功能
        在此系統中，Siemens斷路器將其數據（電壓、功率、頻率等等）通過PROFIBUS-DP傳輸到主站網關PBM-G-MBS中，然后控制系統通過MODBUS接口從主站網關處獲得斷路器的數據；同理控制系統也要通過MODBUS接口主站網關發送數據向斷路器發出指令。

3.主站網關如何實現功能

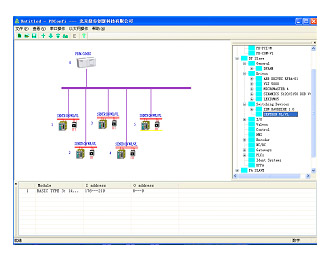

        使用鼎實主站網關連接profibus從站設備，首先需要使用軟件PB-Confi配置從站，本文中的PROFIBUS從站為SENTRON 3VL Circuit breakers，其配置界面如下圖5.2所示，具體的使用方法請參看鼎實公司網站資料下載區的“PBM-G-MBS產品手冊”。

圖5.2

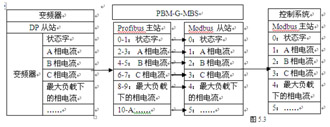

        Modbus轉Profibus-DP網關PB-G-MBS在Modbus側做Modbus從站，在Profibus-DP側做主站，建立Profibus-DP從站（西門子斷路器）和Modbus主站的通信。北京鼎實的主站網關是存儲器共享型網關，將相關的讀﹑寫指令及數據做相應轉換存儲。數據的傳輸過程如下圖5.3所示（以單個斷路器的部分數據為例）

        主站網關運行后，系統就可以開始數據的傳輸了，在PROFIBUS側，主站網關PBM-G-MBS周期性的從各個從站讀取，并將數據傳送到Modbus側的主站X電力的控制系統。整個過程只需要通過配置軟件PB-Confi配置好后，即可自動運行，不需要客戶額外的操作。

結束語
        鼎實的主站網關PNM-G-MBS基于“存儲器共享型” 網關設計技術，保證了在PBM-G-MBS兩側波特率不相同的情況下，海量數據刷新的實時性。
        此案例，為我們提供了一種方案——如何解決不同網絡之間的通訊問題。在這里我們通過使用北京鼎實主站網關系列產品中的PBM-G-MBS網關，將profibus從站設備完美的接入了modbus網絡，減少了工程成本的同時，也極大的提高了系統的穩定性，更易于系統的管理和維護。
        此外，很多控制系統使用的是工業以太網MODBUS TCP協議（筆者將在其他案例中將詳述）為了使profibus從站設備能夠接入工業以太網MODBUS TCP中，鼎實主站網關系列中推出了新產品PBMG-ETH-2，它能夠將大量profibus從站設備連接到工業以太網MODBUS TCP之中，這將有利于更多profibus從站設備接入工業以太網。
